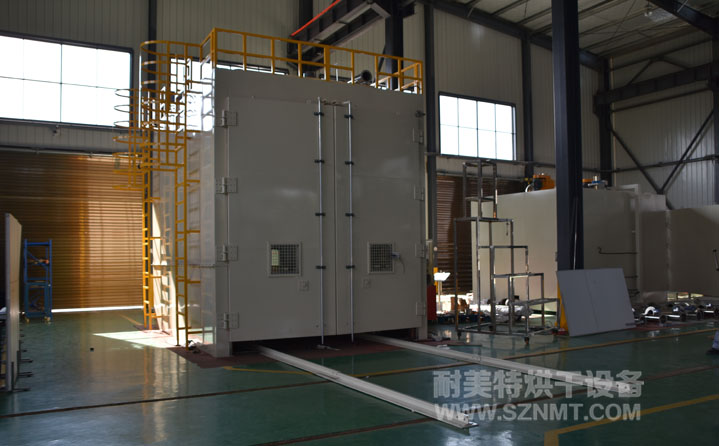

一、定子浸漆烘干臺車烘箱目標
定子浸漆烘干臺車烘箱需要每年340天,每天3班倒(22.5小時)連續使用.
二、定子浸漆烘干臺車烘箱運行模式
生產中將應用如下4種運行模式:1.烘箱預熱模式;2.時間控制模式;3.PT100控制模式;4.保溫模式;
三、定子浸漆烘干臺車烘箱臺車
有效工作尺寸:寬: 3200mm；長: 4700mm；
軌道長度：爐內4700mm+爐外4700mm+箱體壁厚.
臺車是使用交流電力驅動,自動運行.當自動運行出故障時,操作員要能用人力將臺車推進和/或拉出烘箱.
車間地板不得進行任何地基挖掘,因此采用地面鋪鋼板+鐵軌形式，供應商需要特別關注軌道式樣的特殊設計.
四、定子浸漆烘干臺車烘箱自動運行
平時默認烘箱處于浸漆后預烘烤模式。如確有需要，操作員則需要通過人工選擇和確認，控制系統才能轉為浸漆前預烘烤模式。
對于PT100烘烤模式,操作員在工件裝入烘箱后,會將工件內部的PT100傳感線與插座相連,并確定PT100開始計時的時間，然后關緊門,就可以啟動加熱運行了
操作員也可直接打開爐門,裝載工件. 設定運行時間，然后關緊門, 直接啟動加熱運行.
在加熱運行結束后,一串聲光報警會提示操作員:烘干(烤)過程已結束.
對于保溫運行模式,當工件加熱結束時, 一串聲光報警會提示操作員:烘干(烤)過程已結束,然后保溫模式自動啟動. 烘箱會一直等待操作員去中斷該運行模式.
| 獨特性能 | 客戶可選配置 |
|
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵；
雙重超溫保護,安全更可靠；
內部熱風循環，烘烤物件受熱均勻；
升溫時間快,溫度穩定精準；
國內一流的隔熱、斷熱、保溫技術，密封效果優；
機體外殼溫度低，對室內環境溫度影響較?。?/div>
多種加熱及運風方根據產品設定；節能省電、安全環保。
|
可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。
控制系統、料盤、推車可依客戶需要選擇配備。
顏色選擇圖例
 客戶可以依照色卡指定色彩制作。
|
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  |
日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  |
日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  |
進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  |
進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  |
IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  |
Proface |  |
| 三菱 |  |
西門子 |  |
| 工控機以太網遠程監控 | |||
 |
|||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
 |
 |
 |
 |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |
 |
 |
 |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
| 料盤形式 |  |
 |
 |
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |  |
 |
 |
| 千層架推車 | 推車+托盤 | 子母推車 |
