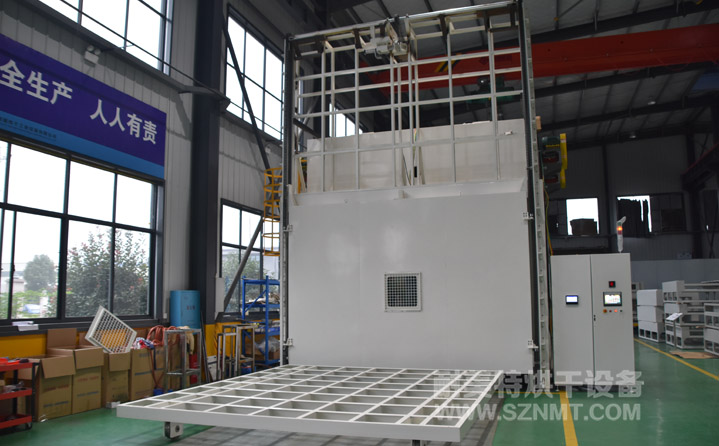

一、航天復合材料臺車烘箱主要技術參數
1、內膽尺寸：寬4000*高2500*深5000mm ；
2、外形尺寸（約）：寬4600*高6250*深5500mm；
3、溫度范圍：室溫+20℃~300℃可調（使用溫度約200-250℃）；
4、溫度波動度：±1℃；
5、溫度均勻度：±5℃(空載)；
6、升溫速率：8℃/min；
7、外殼溫度：設備250℃以內溫升不超過環境+15℃，接縫及門周邊除外。
8、循環風方式：兩面循環運風 ；
9、電源：三相五線制，380V，50HZ；
10、總功率：230KW左右；
二、航天復合材料臺車烘箱箱體結構特征
1、外殼材料：采用2mm厚Q235冷軋鋼板（強度、塑性和焊接綜合性能最好）折彎焊接制作；
2、表面處理：表面打磨、拋光、磷化（可以增加金屬的耐蝕性，油漆的附著力）處理；高溫噴塑（大波紋型），可防止生銹，耐腐蝕。顏色為“純白色RAL9010”。
3、內膽材料：采用1.5mm厚不銹鋼板制作，保持膽內清潔無塵、防生銹、耐腐蝕；
4、箱體骨架：采用槽鋼制作，保持箱體內外各個面的承載強度，并保留熱脹冷縮系數，可防止箱體變形。
三、航天復合材料臺車烘箱控制系統
1、運風馬達：運風采用3KW耐高溫風機；
2、空氣加熱方式：由烤箱進氣口進風至加熱管風槽內，空氣經加熱后在烤箱內部做循環運風，廢氣從排氣口排出；
3、PLC與模塊：采用西門子PLC控制程序（帶以太網通訊接口），由臺達溫度模塊控制溫度，程序式控溫，PID自動調節控制輸出；
四、航天復合材料臺車烘箱功能
1、鼓風加熱連鎖：設備鼓風和加熱連鎖控制，先鼓風后加熱，鼓風未開啟時加熱無法啟動，防止發熱管干燒。
2、超溫報警:采用大功率溫度報警器，溫度報警器在烘烤時間到達后，聲光報警。
3、聲光報警：配帶蜂鳴器的報警燈。
4、電源缺相、相序保護：配有相序保護器
| 獨特性能 | 客戶可選配置 |
|
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵；
雙重超溫保護,安全更可靠；
內部熱風循環，烘烤物件受熱均勻；
升溫時間快,溫度穩定精準；
國內一流的隔熱、斷熱、保溫技術，密封效果優；
機體外殼溫度低，對室內環境溫度影響較??；
多種加熱及運風方根據產品設定；節能省電、安全環保。
|
可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。
控制系統、料盤、推車可依客戶需要選擇配備。
顏色選擇圖例
 客戶可以依照色卡指定色彩制作。
|
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  |
日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  |
日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  |
進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  |
進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  |
IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  |
Proface |  |
| 三菱 |  |
西門子 |  |
| 工控機以太網遠程監控 | |||
 |
|||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
 |
 |
 |
 |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |
 |
 |
 |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
| 料盤形式 |  |
 |
 |
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |  |
 |
 |
| 千層架推車 | 推車+托盤 | 子母推車 |
