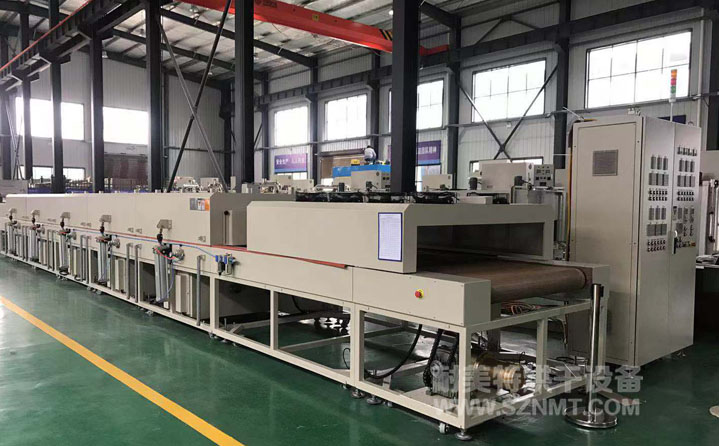

一、汽車車載屏自動隧道式烘干爐主要技術參數
1、內膽尺寸：烘干區;長10000*凈高300*內寬1100mm ；
2、外形尺寸（約）：總長14200mm*總高1400mm（不含馬達高）*總寬1600mm，地面到網帶的高度為850mm，內寬為1100mm，進料高度為300mm；烘干部分總長10000mm，分10段，每段1000mm，烘干區前后設有調節擋板；進料部分長1000mm,冷卻區2000mm出料部分長1000mm；
3、溫度范圍：室溫～+250℃可調，加熱區分10段控溫；
4、溫度均勻度：≦±3℃(空載)；
5、循環風方式：上下循環大量強制運風；
6、總功率：110KW左右；
二、汽車車載屏自動隧道式烘干爐箱體結構特征
1、外殼材料：采用2mm厚Q235冷板（強度、塑性和焊接綜合性能最好）折彎焊接制作；
2、內膽材料：采用1.5mm厚SUS304不銹鋼板制作,保持膽內清潔無塵、防生銹、耐腐蝕；
3、箱體骨架：采用50*50*3mm角鐵和10#槽鋼制作，保持箱體內外各個面的承載強度，并保留熱脹冷縮系數，可防止箱體變形。
4、超溫保護溫控器：采用智能型溫控器，PV與SV雙LED顯示功能，當溫度超過超溫保護溫控器設定值時，自動切斷加熱源；
三、汽車車載屏自動隧道式烘干爐培訓
免費進行技術培訓。
| 獨特性能 | 客戶可選配置 |
|
內膽鏡面不銹鋼材質，潔凈度更佳；
內部采用優質保溫材料制作，保溫隔熱效果好；
升溫時間快,溫度穩定精準；
雙重超溫保護,電氣控制安全可靠；
輸送帶變頻調速，輸送速度平穩可調；
設有輸送帶防偏移裝置，輸送帶松緊可調；
采用智能型溫度控制器，PID自動演算，LED顯示；
進口SSR/SCR輸出控制單元，控溫精度高；
國內一流的隔熱、斷熱技術，密封效果顯著；
機體外殼溫度低，對室內環境溫度影響較??；
節能省電、安全環保
|
可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。
顏色、溫控系統、輸送系統可依客戶需要選擇配備；
顏色選擇圖例
 客戶可以依照色卡指定色彩制作。
|
| ※根據烘烤產品設計不同的輸送烘烤方式，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
| 控制系統選配 | |
| 按鈕開關控制 | 觸摸屏人機界面 |
| 輸送帶選配 | ||
| 不銹鋼網帶 | 鐵氟龍網/布帶 | 附件鏈傳送帶 |
| 鏈板輸送帶 | 雙節距鏈條穿桿傳送帶 | PCB專用輸送鏈 |
| 玻璃行業專用傳送系統 | PVC皮帶 | 耐高溫帆布傳送帶 |
| 滾輪輸送 | 滾筒式輸送 | 非標定制輸送系統 |
| 溫控器 | |||
|
臺灣CAHO智能型溫控器 |
 |
日本FUJI智能型溫控器 |
 |
|
日本進口OMRON溫控器 |
 |
美國Honeywell溫控器 |
 |
| 溫度記錄儀 | |||
|
多通道彩屏無紙記錄儀 |
 |
多通道有紙記錄儀 |
 |
|
進口PARTLOW圓圖溫度記錄儀 |
 |
進口YOKOGAWA 48通道溫度記錄儀 |
 |
| 記錄組 | |||
|
手提式溫度記錄器組12點 |
 |
IR 電腦溫度記錄器組12點~48點 |
 |
| 觸摸屏+PLC | |||
| 威倫7寸 |  |
Proface |  |
| 三菱 |  |
西門子 |  |
| 工控機以太網遠程監控 | |||
 |
|||
| 計時器30分，進口LED數顯式計時器，0-9999 S/M/H可設定，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
 |
 |
 |
 |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |
 |
 |
 |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
 |
 |
 |
| 工業冷卻機型 | 風機強制冷卻型 | FFU冷卻型 |
