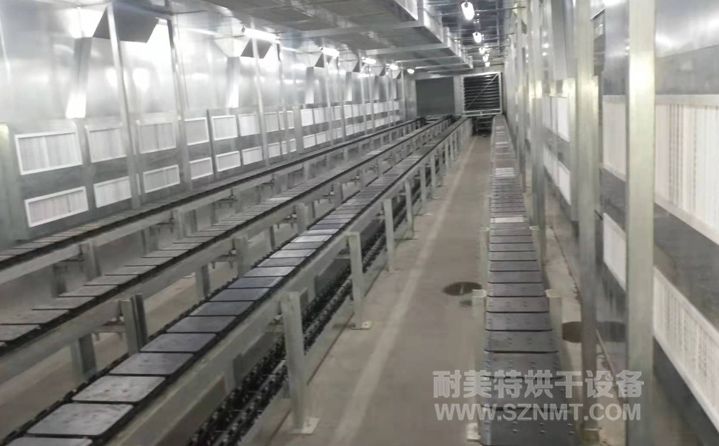

一、粘膠帶通過式熟化自動化對接烘房生產工藝
1.料架尺寸L1200*W1500*H1540mm，重量1200kg
2.烘干時間：10H，烘干溫度6℃-85℃，工藝溫度80℃
3.加熱源：蒸汽加熱
4.雙通道各自呈U形輸送，步進式烘烤
5.生產節拍5min/件車架，爐內4*30=120個車架
二、粘膠帶通過式熟化自動化對接烘房工藝說明
自動上料---送線自動送熟化（去程）---端頭移栽機---送線自動送熟化（回程）下料-完成熟化過程--完成搬運。
三、粘膠帶通過式熟化自動化對接烘房主要技術參數
1、內膽尺寸：左右兩個獨立通道；單個內膽尺寸：長42000mm*寬4800mm*高2600mm；
2、外形尺寸：寬12180*高3700*深5840mm；
3、溫度范圍：室溫+20～+85℃；
4、溫度波動度：±1℃；
5、溫度均勻度：5℃(恒溫狀態)；
6、升溫速率：5℃/min（空房）；
7、外殼溫度：溫升不超過環境+15℃，門周邊除外。
8、電源：三相五線制，380V，50HZ；
9、總功率：95KW；
四、粘膠帶通過式熟化自動化對接烘房培訓
免費進行技術培訓。
| 獨特性能 | 客戶可選配置 |
|
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵；
雙重超溫保護,安全更可靠；
內部熱風循環，烘烤物件受熱均勻；
升溫時間快,溫度穩定精準；
國內一流的隔熱、斷熱、保溫技術，密封效果優；
機體外殼溫度低，對室內環境溫度影響較??；
多種加熱及運風方根據產品設定；節能省電、安全環保。
|
可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。
控制系統、料盤、推車可依客戶需要選擇配備。
顏色選擇圖例
 客戶可以依照色卡指定色彩制作。
|
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  |
日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  |
日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  |
進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  |
進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  |
IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  |
Proface |  |
| 三菱 |  |
西門子 |  |
| 工控機以太網遠程監控 | |||
 |
|||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
 |
 |
 |
 |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |
 |
 |
 |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
| 料盤形式 |  |
 |
 |
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |  |
 |
 |
| 千層架推車 | 推車+托盤 | 子母推車 |
